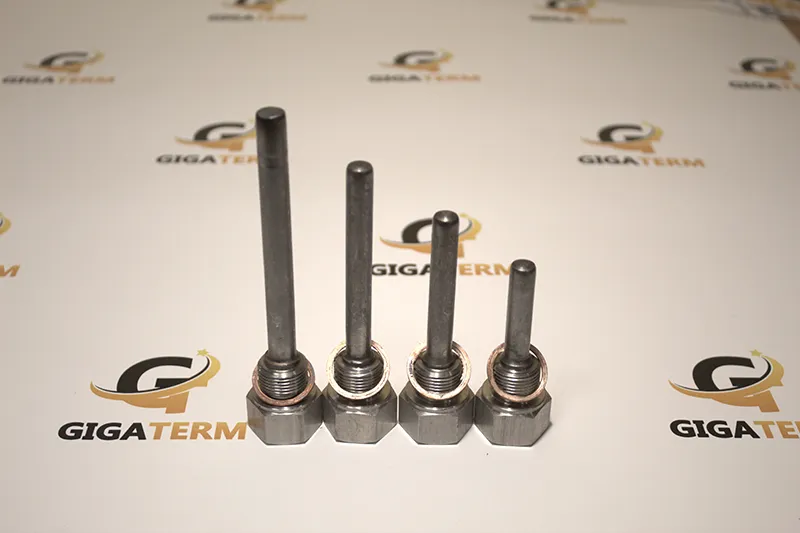

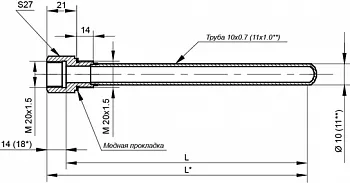

Гильза защитная ГЗ-6,3-8 предназначена для защиты термопреобразователей с диаметром рабочей части 8 мм и подвижным или неподвижным штуцером М20х1,5. Гильза рассчитана на условное внешнее давление Ру до 6,3 МПа. Предельная скорость потока, на которую рассчитана гильза, приведена в таблице.
|
Шифр |
L, мм |
Масса, |
Предельная скорость |
|
|
Пар |
Вода |
|||
|
ГЗ-6,3-8-60 |
60 |
0,115 |
40 |
4,0 |
|
ГЗ-6,3-8-80 |
80 |
0,115 |
40 |
4,0 |
|
ГЗ-6,3-8-100 |
100 |
0,120 |
40 |
4,0 |
|
ГЗ-6,3-8-120 |
120 |
0,125 |
40 |
4,0 |
|
ГЗ-6,3-8-160 |
160 |
0,150 |
40 |
4,0 |
|
ГЗ-6,3-8-200 |
200 |
0,170 |
25 |
2,5 |
|
ГЗ-6,3-8-250 |
250 |
0,210 |
25 |
2,5 |
|
ГЗ-6,3-8-320 |
320 |
0,235 |
25 |
2,5 |
|
ГЗ-6,3-8-400 |
400 |
0,295 |
5 |
0,5 |
|
ГЗ-6,3-8-500 |
500 |
0,350 |
5 |
0,5 |
|
ГЗ-6,3-8-630 |
630 |
0,425 |
5 |
0,5 |
Примечание
1) по согласованию с заказчиком длина гильзы и ее резьбы могут быть изменены.
Пример записи при заказе
|
ГЗ - 6,3 - 8 - 1000 |
|
|||||
|
1. Условное давление Ру до 6,3 МПа |
||||||
|
2. Под термопреобразователь с диаметром монтажной части 8 мм |
||||||
|
3. Длина монтажной части термопреобразователя L, [мм] |
||||||
|
4. Под термопреобразователь с подвижным штуцером (по умолчанию) |
||||||
